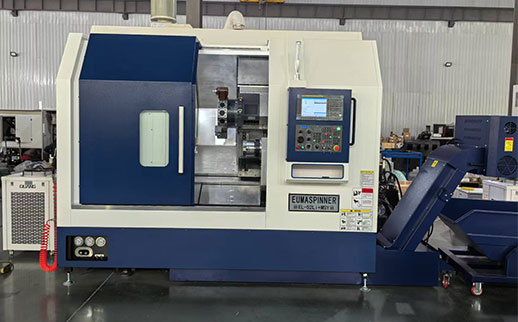

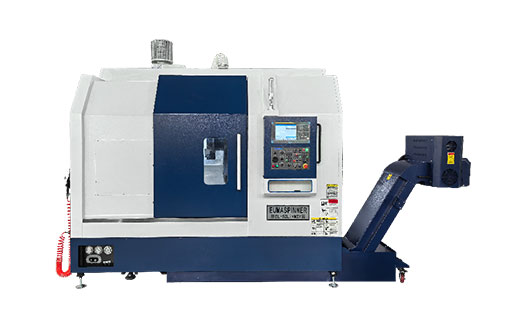

C-Y Eksen Çift Ayna Cnc Torna Tezgahı

Torna-Freze tezgahı+MS serisi, 30° eğimli HT300 gri döküm yatak yapısına ve lineer kızaklara standart olarak sahiptir. Gerçek Y ekseni, 30° eğimli başka bir kayıcı üzerinde iki X ekseninden interpolasyonla elde edilir.

EUMASPINNER hassas elektrikli ana ve yardımcı mil standart olarak su soğutma cihazına sahiptir, mil burun salgısı 0.001mm altında, koni A2-5'ten A2-8'e kadar. Çalışma çapı aralığı 220mm'den 400mm'ye, çalışma uzunluğu 400mm'den 850mm'ye kadar. Hızlı değiştirmeli canlı takım tareti, kesme ve frezeleme işlemleri için BMT veya VDI tipinde olabilir. C0/C1 bilyalı vida ultra yüksek hassasiyetli üretim için ve makine gövdesi sabit sıcaklık özelleştirilebilir.

Paylaş:
Açıklama

Genel Bakış

Torna-Freze tezgahı+CY serimiz temel alınarak geliştirilen bu Torna-Freze tezgahı+MS yapısı, yardımcı mil ile birlikte gelir ve C1 ve C2 eksenleri 0.001 dereceye kadar pozisyonlama çözünürlüğü sağlar. Bu Y eksenli torna-freze merkezi, uç yüzey ve dış çapın iç/dış vida frezelemesi için freze makinesi kontrolörü ile donatılmıştır. X/Y/Z lineer eksenlerinin C ekseni ile senkron hareketi kullanılarak 3D gravür frezeleme yapılabilir.

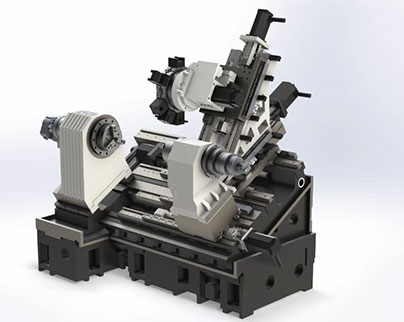

Süper Rijit Tek Parça Döküm Yatak

EUMASPINNER'ın EL serisi Torna-Freze tezgahı yatağı, tek parça HT300 gri dökümden imal edilmiştir, bütünleşik olarak dökülmüş, sertleştirilmiş ve taşlanmıştır. Geniş ray açıklığına, düşük ağırlık merkezine, büyük yatak salınımına ve yüksek sertliğe sahiptir, aynı zamanda mükemmel drenaj ve talaş atma performansı sunar. Temel yatağın iç kısmında yoğun şekilde dağıtılmış güçlendirici nervür tasarımı bulunur, bu da kesme ve çekme geriliminden kaynaklanan deformasyonu etkili bir şekilde ortadan kaldırır.

Özenli El Raspalama Çalışması

Kafa bloğu ve bilyalı vida bağlantı yatağı, eşleşen parçalar arasında daha sıkı hizalama ve toleranslar sağlamak için hassas el raspalaması gerektirir, bu da mükemmel genel doğruluk ve makine stabilitesi sağlar. Yetenekli el raspalama, yüksek ve alçak nokta doku desenlerine sahip yağ cepleri oluşturarak, sürtünmeden kaynaklanan aşınma ve ısıyı azaltırken kızak ve kutu kızakları arasındaki kayma yüzeylerini düzgün kayma için hizalar.

Bilyalı Vida Tahrik Mekanizması

Büyük boyutlu AC servo motorlar, yüksek ilerleme hızları ve hassas kesim için güçlü itiş gücü sağlamak üzere kullanılır. Büyük çaplı ön gerilmeli hassas HIWIN/THK bilyalı vidalar, neredeyse boşluksuz hareket için doğrudan tahrik mekanizmasına bağlanmıştır. Tam hareket tekrarlanabilirliği, Alman VDI3441 standardına göre 1000mm uzunlukta 0.003mm'ye ulaşır. C0 sınıfı ultra yüksek hassasiyetli bilyalı vida opsiyoneldir.

Lineer Kızak

INNA/THK lineer kızak tasarımı düşük sürtünme katsayısı sağlar ve dinamik ile statik sürtünme arasındaki farkı en aza indirir. Bu nedenle, sub-mikron besleme sırasında stick-slip oluşmaz.

Characteristic

HT300 gri döküm yatak

30°+30° eğimli yatak yapısı

Su soğutmalı ultra yüksek hassasiyetli elektrikli çift mil

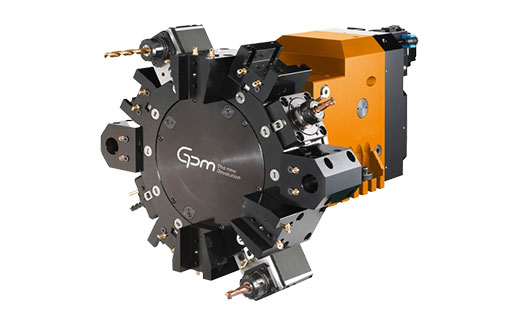

Rigidity Sauter canlı güç tareti

İsteğe bağlı mil/taret güç ünitesi

Orijinal THK lineer kızak

C0/C1/C3 sınıfı bilyalı vida (özelleştirilebilir)

Makine sabit sıcaklık kontrol cihazı

Teknik Özellikler
Şartname birim EL-42Li+MSY EL-52Li+MSY EL-65Li+MSY EL-75Li+MSY
Kontrol sistemi - Siemens 828D Siemens 828D Siemens 828D Siemens 828D
Max. Yatak üstü salıncak mm 500 580 650 750
Max. Kaydıraktan Salıncak mm 200 300 330 420
Maksimum dönüş çapı mm 260 350 400 600
Maksimum dönüş uzunluğu mm 400 600 900 640 900 1300 1850 900 1400 1900
Elektrik Ana/Alt Mil (C1/C2 ekseni) Burun - A2-6 A2-5 A2-6 A2-5 A2-6 A2-5 A2-8 A2-6 A2-8 A2-6
Delik çubuğu mm 66/52 56/42 66/52 56/42 66/52 56/45 86/75 66/52 87/75 66/52
Chuck boyutu inç 8 6 8 6 8 6 10 8 10 8
Maksimum Hız devir/dakika 4500 6000 4500 6000 4500 5500 3500 4500 3500 4500
Kodlayıcı indeksleme derece 0,001 0,001 0,001 0,001 0,001
Güç (S1/S6 100%) kilovat 17/21 11/14 17/21 11/14 17/21 11/14 37,5/47 17/21 37,5/47 17/21
Tork (S1/S6 %100) Nm 110/214 42/90 110/214 42/90 110/214 42/90 300/376 110/214 300/376 110/214
Kılavuz yol - Doğrusal
X ekseni hareketi mm 195 240 250 250 330
Y ekseni hareketi mm ±40 ±50 ±50 ±50 ±60
Z1 ekseni hareketi mm 430 650 950 660 920 1320 1870 1050 1550 2050
Z2 ekseni hareketi mm 350 580 880 620 880 1280 1830 900 1520 2020
X/Y/Z1/Z2 besleme hızı m/dak 30/15/30/15 25/15/25/15 25/15/25/15 25/15/25/15 25/15/25/15
X/Y/Z1/Z2 motor gücü/torku kW/Nm 1.8/21 3.0/18 3.0/18 3.0/18 3.0/18
X/Z ekseni konum doğruluğu (tam hareket) mm 0,005 0,005 0,008 0,008 (1000 mm) 0,008 (1000 mm)
X/Z ekseni Yeniden konumlandırma hassasiyeti (tam hareket) mm 0,003 0,003 0,004 0,004 (1000 mm) 0,004 (1000 mm)
Taret tipi - BMT45 [BMT55] BMT45 [BMT55] BMT55 BMT55 [BMT65] BMT55 [BMT65]
Pozisyon sayısı T 12 12 12 12
Kesici takım sapı mm 25x25 25x25 25x25 25x25 [32x32]
Delme/frezeleme takım koleksiyonu - ER25 ER25 ER32 ER32
Delme deliği çapı mm 25 32 32 [40] 40 [50]
Frezeleme hızı devir/dakika 4600 4600 4600 4600
Anma gücü kilovat 3.55 3.55 3.55 3.55
Anma torku Nm yirmi iki yirmi iki yirmi iki yirmi iki
Soğutma suyu gücü w 350 350 500 500 750
Su deposu L 200 200 200 230 230
Hidrolik tank kapasitesi L 20 20 20 20
Toplam güç kva 38 38 45 65 65
UxGxY (talaş konveyörü) mm 2550
x
1800
x
2150
3650
x
2100
x
2180
3950
x
2100
x
2180
3480
x
2150
x
2250
3680
x
2150
x
2250
4560
x
2100
x
2250
4880
x
2150
x
2250
3850
x
2100
x
2250
4560
x
2100
x
2250
4880
x
2100
x
2250
Ağırlık kilogram 3750 4600 5100 5000 5600 6200 6800 6750 7350 8450
Standart Konfigürasyon

30° tek parça döküm eğimli yatak

12 pozisyonlu güç tareti

Eksen lineer makaralı kızak

C3 yüksek hassasiyetli bilyalı vida

C ekseni indeksleme 0,001°

Siemens ana motor, Siemens eksen motoru

Kesme soğutma sistemi

Tamamen kapalı koruyucu kapak

Hidrolik sistem

Çift mil + Y ekseni, Hidrolik 3 çeneli ayna, standart sert çene

Otomatik yağlama cihazı

Su tabancası

Hava tabancası

Elektrikli kabin kliması

Elektronik el çarkı

CF kart ve USB arayüzü

Transformatör

Talaş konveyörü + talaş toplayıcı

Pens ayak pedalı

Çalışma lambası

Emniyet kapağı kilidi

İş tamamlanma gösterge lambası

Ayar için bir takım alet

2 tahrik tutucusu dahil 8 takım tutucu

Tesviye cıvataları ve pedleri

Kullanım ve bakım kılavuzu

Siemens 828 sistemi, 10,4 inç renkli ekran



Opsiyonel Konfigürasyon

C0 Ultra yüksek hassasiyetli bilyalı vida

Makine kılavuz yolu sabit sıcaklık

İtalya BF dişli redüktörü

Yağ-su ayırıcı

Yağ-sis toplayıcı

Parça tutucu + taşıma bandı

Çubuk besleyici

RENISHAW takım sıfırlama cihazı

RENISHAW iş parçası ölçümü

Yüksek basınçlı soğutma sıvısı cihazı

Döner pencere

HEIDENHAIN optik ızgara ölçeği

Geometrik doğruluk testi için mandrel

Çarpışma önleme dinamik algılama sistemi

Yüksek basınçlı 20 bar soğutma sıvısı

Sabit yatak

Ek garanti

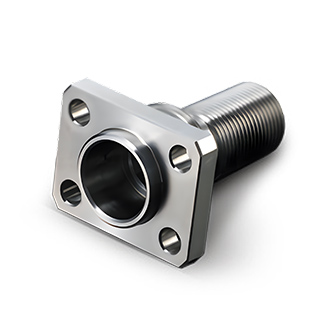

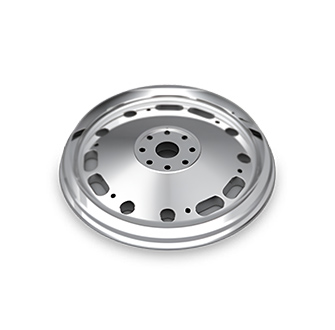

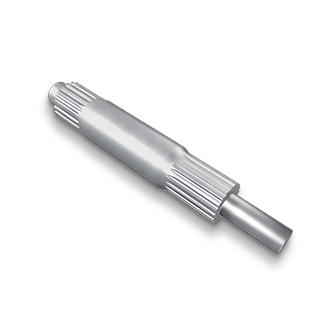

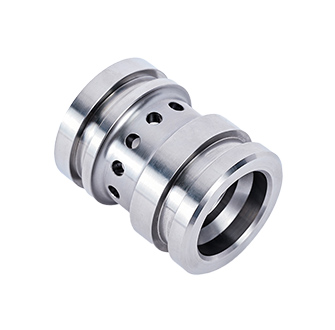

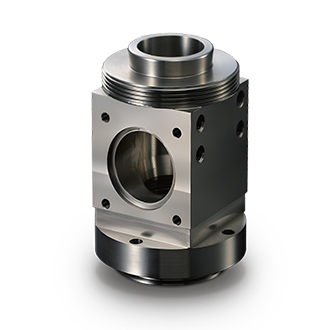

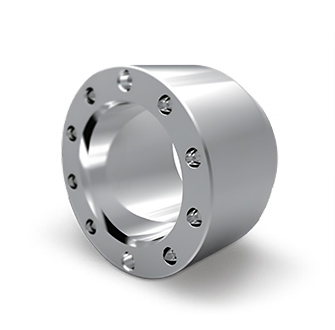

EUMA CNC Torna Tezgahı İşlenen Parçalar
