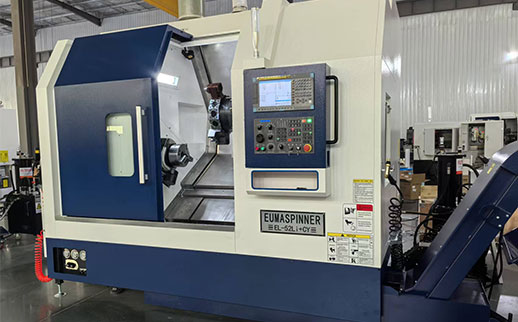

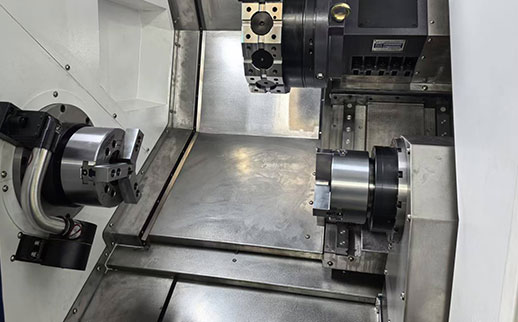

C-Y Eksen CNC Torna Tezgahı

Torna-Freze Tezgah+C serisi, 30° eğimli HT300 gri döküm yatak yapısına ve lineer kızaklara standart olarak sahiptir. Gerçek Y ekseni, 30° eğimli başka bir kayıcı üzerinde iki X ekseninden interpolasyonla elde edilir. Daire enkoderli, dahili kayış tahrikli hassas mil standart olup eşsiz güç sunar. Mil burun konisi A2-5'ten A2-8'e kadar değişir. Çalışma çapı aralığı 220mm'den 400mm'ye, uzunluğu 450mm'den 900mm'ye kadar değişir. Hızlı değiştirmeli canlı takım tareti, kesme işlemleri için BMT veya VDI tipinde olabilir. Programlanabilir veya hidrolik puntalar müşteriler tarafından özelleştirilebilir.

Teklif Al İndir

Paylaş:

Açıklama

Genel Bakış

Yılların torna-freze tezgahı deneyimine dayanarak, bu torna-freze tezgahı+CY yapısını geliştirdik. Eksen yönünde yüksek hassasiyetli bilyalı vida ve yüksek hassasiyetli rulman tasarımı kullanılmıştır, bu da boşluğu ve termal uzama deplasmanını etkili bir şekilde ortadan kaldırır ve istikrarlı, yüksek CP değerine sahip bitmiş parçalar sağlar. Y ekseni, yüksek rijitlikli 30 derecelik kızaklı sanal kompozit yapı kullanır, istikrar açısından en iyi Y ekseni mekanizmasıdır. Eksen kızak yüzeylerine Turcite aşınma plakaları eklenmiş ve yüksek kazıma işlemi uygulanmıştır, bu da uzun süreli düzgün hareket hassasiyeti özelliklerini koruyarak kaba kuvvet stabilitesi ve hassasiyetin mükemmel dengesini sağlar, yüksek performans sunan kompakt bir torna tezgahı oluşturur.

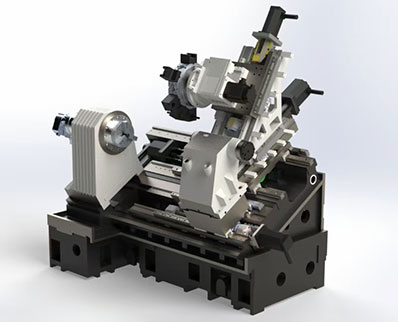

Süper Rijit Tek Parça Döküm Yatak

EUMASPINNER'ın EL+C serisi torna-freze tezgahı yatağı, tek parça HT300 gri dökümden imal edilmiştir, bütünleşik olarak dökülmüş, sertleştirilmiş ve taşlanmıştır. Geniş ray açıklığına, düşük ağırlık merkezine, büyük yatak salınımına ve yüksek sertliğe sahiptir, aynı zamanda mükemmel drenaj ve talaş atma performansı sunar. Temel yatağın iç kısmında yoğun şekilde dağıtılmış güçlendirici nervür tasarımı bulunur, bu da kesme ve çekme geriliminden kaynaklanan deformasyonu etkili bir şekilde ortadan kaldırır.

Meticulous hand-scraping work

Kafa bloğu ve bilyalı vida bağlantı yatağı, eşleşen parçalar arasında daha sıkı hizalama ve toleranslar sağlamak için hassas el kazıması gerektirir, bu da mükemmel genel doğruluk ve makine stabilitesi sağlar. Yetenekli el kazıması, yüksek ve alçak nokta doku desenlerine sahip yağ cepleri oluşturarak, sürtünmeden kaynaklanan aşınma ve ısıyı azaltırken kızak ve kutu kızakları arasındaki kayma yüzeylerini düzgün kayma için hizalar.

Balls screw Drive Mechanism

Büyük boyutlu AC servo motorlar, yüksek ilerleme hızları ve hassas kesim için güçlü itiş gücü sağlamak üzere kullanılır. Büyük çaplı ön gerilmeli hassas HIWIN/THK bilyalı vidalar, neredeyse boşluksuz hareket için doğrudan tahrik mekanizmasına bağlanmıştır. Tam hareket tekrarlanabilirliği, Alman VDI3441 standardına göre 1000mm uzunlukta 0.003mm'ye ulaşır. C0 sınıfı ultra yüksek hassasiyetli bilyalı vida opsiyoneldir.

Lineer Kızak

INNA/THK lineer kızak tasarımı düşük sürtünme katsayısı sağlar ve dinamik ile statik sürtünme arasındaki farkı en aza indirir. Bu nedenle, sub-mikron besleme sırasında stick-slip oluşmaz.

Characteristic

HT300 gri döküm yatak

30°+30° eğimli yatak yapısı

Daire enkoderli dahili hassas mil

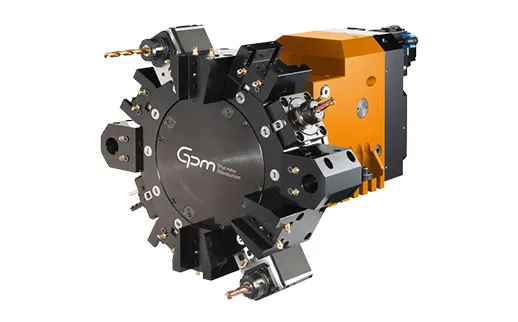

Rigidity Sauter canlı güç tareti

İsteğe bağlı mil/taret güç ünitesi

Programlanabilir veya hidrolik punta

Orijinal THK lineer kızak

C0/C1/C3 sınıfı bilyalı vida (özelleştirilebilir)

Makine sabit sıcaklık kontrol cihazı

Teknik Özellikler

Şartname

birim

EL-42+CY

EL-52Li+CY

EL-65Li+CY

EL-75Li+CY

EL-80Li+CY

Kontrol sistemi

FANUC 0i-TF

FANUC Oi-TF

Max. Yatak üstü salıncak

500

580

650

750

930

Max. Kaydıraktan Salıncak

240

360

410

400

600

Maksimum dönüş çapı

300

400

440

600

700

Maksimum dönüş uzunluğu

450

600

900

650

1000

1400

950

1450

1950

2100

2950

3950

Burun

A2-6

A2-8

A2-6

A2-8 [A2-11]

A2-11 [A2-15]

A2-15

Delik/çubuk içinden

66/52

86/75

66/52

86/75 [105/90]

105/90 [132/120]

132/120

Chuck boyutu

inç

10 [12,15]

15 [21]

18 [21]

Maksimum Hız

devir/dakika

4500

3500

4000

3500 [2000]

2000 [1200]

1200

Kodlayıcı indeksleme

derece

0,001

0,005

Mil Gücü (S1/S6 %40)

kilovat

11/15

15/18.5

11/15 [15/18.5]

15/18.5

30/37

Mil torku (S1/S6 %40)

52/70

71.6/95.5

52.5/95.5
[71.6/118]

105/140
[143/191]

143/191

143/191
[220/250]

220/250

249/309

Hız oranı

1:1.75

1:2

1:2.5

1:10
(redüktör oranı 1:5,
hız oranı: 1:2)

Mil çıkış torku (S1/S6 %40)

91/122

104/140

179/238

131/238
[179/295]

262,5/350
[357,7/477,5]

357,7/477,5

357,7/477,5
[550/625]

550/625

2490/3090

Kılavuz yol

Doğrusal (Op:hard)

Doğrusal/Kutu Yolu

X/Y ekseni hareketi

195/±40

230/±50

240/±50

330/±60

400/±100

Z ekseni hareketi

500

650

950

700

1050

1550

1050

1550

2050

2150

3050

4150

X/Y/Z besleme hızı

m/dak

30/15/30

25/15/25

24/15/24

X/Y/Z motor gücü/torku

kW/Nm

1.8/11

X: 1.8/11; Y/Z: 2.5/20

2.5/20

3.0/36

X/Y/Z ekseni konum doğruluğu

0,005

0,006

0,008 (1000 mm)

0,012 (1000 mm)

X/Y/Z ekseni yeniden konumlandırma hassasiyeti

0,003

0,004

0,004 (1000 mm)

0,008 (1000 mm)

Güç taret tipi ve konumları

BMT45/55
(12 pozisyon)

BMT55
(12 pozisyon)

BMT55/65
(12 pozisyon)

BMT65/75
(12 pozisyon)

Kesici takım sapı

25X25

25x25

25x25
[32x32]

32x32

Delme takımı çapı

40 [50]

Frezeleme hızı

devir/dakika

4000
[6000]

Frezeleme Nominal güç/ Nominal tork

kW/Nm

2.7/12 [4.5/18]

2.7/12
[4.5/18]

2.7/12
[4.5/22]

Taşıma yöntemi

Sert/Taret Sürgülü Sürüş (Op: Doğrusal / Servo sürüş)

Kuyruk mili hareketi

400

600

900

750

1100

1600

930

1430

1930

2100

2950

3950

Kol konikliği

M4#

M5#

M5# [M6#]

M6#

Manşon çapı / hareketi (hidrolik)

70/100

100/110

100/110 [180/160]

100/110
[180/160]

180/160

Soğutma suyu gücü

350

500

350

700

Su deposu

200

220

250

220

250

270

300

380

480

Hidrolik tank kapasitesi

Toplam güç

kva

UxGxY (talaş konveyörü)

2550
x
1800
x
2150

3550
x
2100
x
2180

3850
x
2100
x
2180

3250
x
2100
x
2250

3850
x
2100
x
2250

4560
x
2100
x
2250

3850
x
2310
x
2570

4560
x
2310
x
2570

4880
x
2310
x
2570

4880
x
2330
x
2370

5880
x
2330
x
2370

6880
x
2330
x
2370

Ağırlık

kilogram

3650

4350

4550

4800

5300

5800

6800

7300

8400

12000

15000

19000

Standart Konfigürasyon

30° tek parça döküm eğimli yatak

12 pozisyonlu güç tareti

Eksen lineer makaralı kızak

C3 yüksek hassasiyetli bilyalı vida

C ekseni indeksleme 0,001°

FANUC β ana motor, FANUC eksen motoru

Kesme soğutma sistemi

Tamamen kapalı koruyucu kapak

Hidrolik sistem

Hidrolik 3 çeneli ayna, standart sert çene

Otomatik yağlama cihazı

Su tabancası

Hava tabancası

Elektrikli kabin kliması

Elektronik el çarkı

CF kart ve USB arayüzü

Transformatör

Talaş konveyörü + talaş toplayıcı

Pens ayak pedalı

Çalışma lambası

Emniyet kapağı kilidi

İş tamamlanma gösterge lambası

Ayar için bir takım alet

2 tahrik tutucusu dahil 8 takım tutucu

Tesviye cıvataları ve pedleri

Kullanım ve bakım kılavuzu

FANUC (Siemens 828 sistemi), 10,4 inç renkli ekran

Opsiyonel Konfigürasyon

C0 Ultra yüksek hassasiyetli bilyalı vida

Makine kılavuz yolu sabit sıcaklık

İtalya BF dişli redüktörü

Yağ-su ayırıcı

Yağ-sis toplayıcı

Parça tutucu + taşıma bandı

Çubuk besleyici

RENISHAW takım sıfırlama cihazı

RENISHAW iş parçası ölçümü

Yüksek basınçlı soğutma sıvısı cihazı

Döner pencere

HEIDENHAIN optik ızgara ölçeği

Geometrik doğruluk testi için mandrel

Çarpışma önleme dinamik algılama sistemi

Yüksek basınçlı 20 bar soğutma sıvısı

Sabit yatak

Ek garanti
