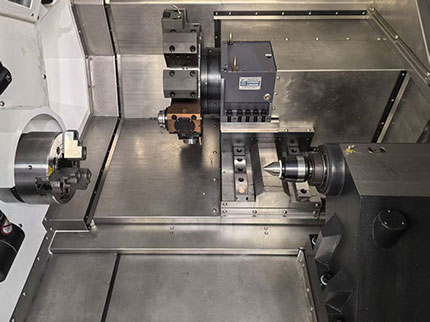

Torna freze tezgahı+C serisi, standart olarak 30° eğimli HT300 gri döküm yatak yapısına sahiptir, lineer kızak standart olup kutu kızak opsiyoneldir. Dairesel enkoderli dahili üretim hassas kayışlı mil standart olup eşsiz güç sunar. Mil konisi A2-5'ten A2-15'e kadar değişebilir. Çalışma çapı aralığı 320mm'den 700mm'ye, uzunluk 500mm'den 4000mm'ye kadar olup istikametli ayar desteği opsiyoneldir. Hızlı değişimli canlı takım turreti kesimler için BMT veya VDI tipi olabilir. Programlanabilir veya hidrolik puntalar müşteriler tarafından özelleştirilebilir.
Yaklaşık 20 yıllık eğik yataklı torna üretim deneyimiyle.

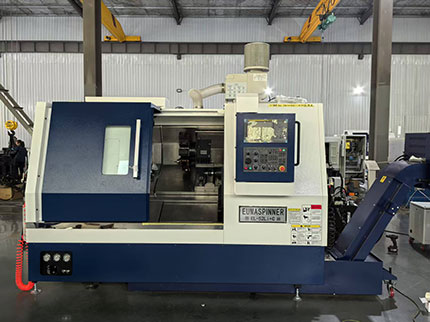

EUMASPINNER teknik uzmanlık ve deneyimli mühendisler biriktirdi. Bu üstün statik ve dinamik stabiliteye sahip EL serisi torna freze tezgahı+C 20 yıl önce 2000'lerde doğdu. Biz
kompakt bir torna tezgahında yüksek performans sunarken kaba kuvvet stabilitesi ve hassasiyetin mükemmel dengesini sağlamak için optimal makine yapı tasarımı geliştirdik.
EUMASPINNER'ın EL+C serisi torna freze tezgahı yatağı tek parça HT300 gri döküm demirden yapılmış olup, bütün halde dökülmüş, sertleştirilmiş ve taşlanmıştır. Geniş ray açıklığına, düşük ağırlık merkezine, büyük yatak salınımına ve yüksek sertliğe sahiptirler, aynı zamanda mükemmel drenaj ve talaş atma performansı sunarlar. Temel yatağın iç kısmında yoğun şekilde dağıtılmış güçlendirici nervür tasarımı bulunur, bu da kesme ve çekme geriliminden kaynaklanan deformasyonu etkili şekilde ortadan kaldırır.
Anaştar ve bilyalı vida bağlantı yatağı, eşleşen parçalar arasında daha sıkı hizalama ve toleranslar için hassas kazıma gerektirir, bu da mükemmel genel doğruluk ve makine stabilitesi sağlar.
Yetenekli el kazıması, yüksek ve alçak nokta doku desenlerine sahip yağ cepleri oluşturarak, kızak ve kutu kızaklar arasındaki kayma yüzeylerini hizalar, böylece pürüzsüz kayma sağlarken sürtünmeden kaynaklanan aşınma ve ısıyı azaltır.
Yüksek besleme hızları ve hassas kesim için güçlü itiş gücü sağlamak üzere büyük boyutlu AC servo motorlar kullanılır. Büyük çaplı, ön gerilmeli, hassas özel HIWIN/THK bilyalı vidalar, tahrik mekanizmasına doğrudan bağlanarak neredeyse boşluksuz hareket sağlar. 1000mm uzunlukta tam strok tekrarlı doğruluk, Alman VDI3441 standardına göre 0.003mm'ye ulaşır.
INNA/THK lineer kızak tasarımı düşük sürtünme katsayısı sağlar ve dinamik ile statik sürtünme arasındaki farkı en aza indirir. Bu nedenle, mikron altı besleme sırasında sürünme-sıçrama oluşmaz.
HT300 gri döküm yatak

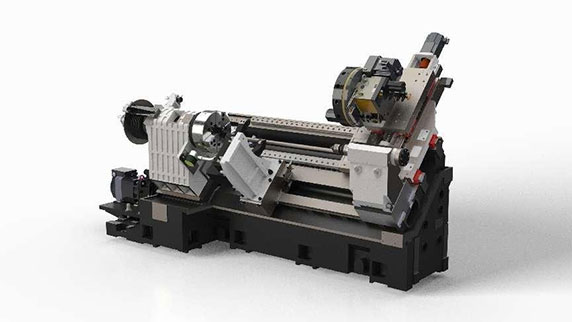

30° eğimli yatak yapısı
Daire enkoderli dahili hassas mil

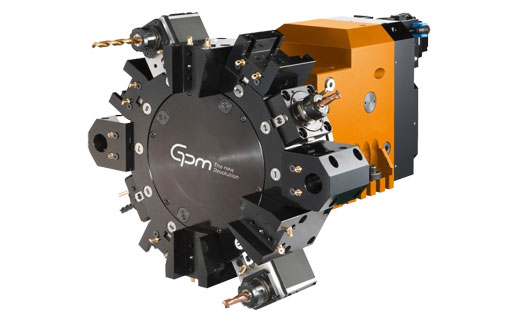

Rigidity Sauter canlı güç taret
İsteğe bağlı mil/taret güç ünitesi
Programlanabilir veya hidrolik puntalar
Orijinal THK lineer kızak
C0/C1/C3 sınıfı bilyalı vidalı mil (özelleştirilebilir)
Makine sabit sıcaklık kontrol cihazı
| Şartname | birim | EL-42Li+C | EL-52Li+C | EL-65Li+C | EL-75Li+C | EL-80Li+C | |||||||||||
| Kontrol sistemi | - | FANUC 0i-TF | FANUC Oi-TF | FANUC Oi-TF | FANUC Oi-TF | FANUC Oi-TF | |||||||||||
| Max. Yatak üstü salıncak | mm | 500 | 580 | 650 | 750 | 930 | |||||||||||
| Max. Kaydıraktan Salıncak | mm | 240 | 360 | 410 | 450 | 600 | |||||||||||
| Maksimum dönüş çapı | mm | 300 | 400 | 500 | 600 | 750 | |||||||||||
| Maksimum dönüş uzunluğu | mm | 470 | 680 | 980 | 1480 | 730 | 1080 | 1480 | 2030 | 1480 | 1980 | 2980 | 2100 | 2950 | 3950 | ||
| Burun | - | A2-6 | A2-6 | A2-8 | A2-6 | A2-8 [A2-11] |
A2-8 [A2-11] |
A2-8 [A2-11] |
A2-11 [A2-15] |
A2-11 [A2-15] |
A2-15 | ||||||
| Delik/çubuk içinden | mm | 66/52 | 66/52 | 87/75 | 66/52 | 86/75 [105/90] | 86/75 [105/90] | 86/75 [105/90] | 105/90 [132/120] | 105/90 [132/120] | 132/120 | ||||||
| Chuck boyutu | inç | 8 | 8 | 10 | 8 [10] | 10 [12] | 10 [12,15] | 10 [12,15] | 12 [15] | 15 [21] | 18 [21] | ||||||
| Maksimum Hız | devir/dakika | 4500 | 4500 | 3500 | 4000 | 3500 [2000] |
3500 [2000] |
3500 [2000] |
3500 [2000] |
2000 [1200] | 1200 | ||||||
| Kodlayıcı indeksleme | derece | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,005 | ||||||||||
| Mil gücü (S1/S6 %40) | kilovat | 11/15 | 11/15 | 11/15 [15/18.5] |
11/15 [15/18.5] |
11/15 [15/18.5] |
11/15 [15/18.5] |
15/18.5 | 15/18.5 | 15/18.5 | 30/37 | ||||||
| Mil torku (S1/S6 %40) | Nm | 52/70 | 52.5/95.5 | 52.5/95.5 [71.6/95.5] | 52.5/95.5 [71.6/118] | 105/140 [143/191] | 105/140 [143/191] | 143/191 [220/250] | 143/191 [220/250] | 220/250 | 249/309 | ||||||
| Hız oranı | - | 1:1.75 | 1:2.5 | 1:2.5 | 1:2.5 | 1:2.5 | 1:2.5 | 1:2.5 | 1:2.5 | 1:2.5 | 1:10 (redüktör oranı 1:5, hız oranı: 1:2) | ||||||
| Mil çıkış torku (S1/S6 %40) | Nm | 91/122 | 131/238 | 131/238 [179/238] | 131/238 [179/295] | 262,5/350 [357,7/477,5] | 262,5/350 [357,7/477,5] | 357,7/477,5 [550/625] | 357,7/477,5 [550/625] | 550/625 | 2490/3090 | ||||||
| Kılavuz yol | - | Doğrusal (Op:hard) | Doğrusal (Op:hard) | Doğrusal/Kutu Yolu | |||||||||||||
| X ekseni hareketi | mm | 185 | 230 | 230 | 280 | 330 | 500 | ||||||||||
| Z ekseni hareketi | mm | 500 | 690 | 990 | 1490 | 740 | 1090 | 1490 | 2040 | 1580 | 2120 | 3120 | 2150 | 3050 | 4150 | ||
| X/Z besleme hızı | m/dak | 30 | yirmidört | yirmidört | 30 | yirmidört | yirmidört | yirmidört | yirmidört | yirmidört | |||||||
| X/Z motor gücü/torku | kW/Nm | 1.8/11 | 1.8/11 | 1.8/11 [2.5/20] | 1.8/11 | 1.8/11 [2.5/20] | 2.5/20 | 3.0/36 | |||||||||
| X/Z ekseni konum doğruluğu (tam hareket) | mm | 0,005 | 0,005 | 0,007 | 0,006 | 0,008 (1000 mm) | 0,008 (1000 mm) | 0,012 (1000 mm) | |||||||||
| X/Z ekseni Yeniden konumlandırma hassasiyeti (tam hareket) | mm | 0,003 | 0,003 | 0,004 (1000 mm) | 0,004 | 0,004 (1000 mm) | 0,004 (1000 mm) | 0,008 (1000 mm) | |||||||||
| Taret tipi ve pozisyonları | T | BMT45/55 (12 pozisyon) | BMT55 (12 pozisyon) | BMT55 (12 pozisyon) | BMT55/65 (12 pozisyon) | BMT55/65 (12 pozisyon) | BMT65/75 (12 pozisyon) | ||||||||||
| Kesici takım sapı | mm | 25X25 | 25x25 | 25x25 | 25x25 | 25x25 [32x32] | 25x25 [32x32] |
25x25 [32x32] | 25x25 [32x32] | 25x25 [32x32] | 32x32 | ||||||
| Delme takımı çapı | mm | 32 | 32 | 32 | 40 | 40 [50] | 40 [50] | 40 [50] | 40 [50] | 40 [50] | 50 | ||||||
| Frezeleme hızı | devir/dakika | 4000 [6000] | 4000 [6000] | 4000 [6000] |
4000 [6000] | 4000 [6000] | 4000 [6000] | ||||||||||
| Anma gücü | kilovat | 2.7 [4.5] | 2.7 [4.5] | 2.7 [4.5] | 2.7 [4.5] | 2.7 [4.5] | 4.5 | ||||||||||
| Anma torku | Nm | 12 [18] | 12 [18] | 12 [18] | 12 [18] | 12 [18] | yirmi iki | ||||||||||
| Kuyruk mili hareket yöntemi | - | Sert/Taret Sürgülü Sürüş (Op: Doğrusal / Servo sürüş) | Sert/Taret Sürgülü Sürüş (Op: Doğrusal / Servo sürüş) | ||||||||||||||
| Kuyruk mili hareketi | mm | 430 | 660 | 960 | 1460 | 710 | 1060 | 1460 | 2010 | 1460 | 1960 | 2960 | 2100 | 2950 | 3950 | ||
| Kol konikliği | - | M4# | M5# | M5# | M5# | M5# [M6#] | M5# [M6#] | M6# | |||||||||
| Manşon çapı / hareketi (hidrolik) | mm | 70/100 | 100 | 100 | 100/110 [180/160] | 100/110 [180/160] | 180/160 | ||||||||||
| Soğutma suyu gücü | w | 350 | 350 | 500 | 350 | 700 | 700 | 700 | 700 | ||||||||
| Su deposu | L | 200 | 200 | 220 | 200 | 220 | 250 | 250 | 270 | 270 | 300 | 380 | 480 | ||||
| Hidrolik tank kapasitesi | L | 20 | 20 | 20 | 20 | 20 | 20 | ||||||||||
| Toplam güç | kva | 40 | 45 | 50 | 45 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||||
| U×G×Y (talaş konveyörü) |
mm | 2550 x 1800 x 3550 |
3340 x 1950 x 2050 |
3550 x 1950 x 2050 | 4100 x 1950 x 2050 | 3680 x 2100 x 2150 |
4280 x 2100 x 2150 |
4580 x 2100 x 2150 | 4880 x 2100 x 2150 | 4560 x 2310 x 2370 |
4880 x 2310 x 2370 |
5880 x 2310 x 2370 |
4880 x 2330 x 2370 |
5880 x 2330 x 2370 |
6880 x 2330 x 2370 |
||
| Ağırlık | kilogram | 3550 | 4250 | 4600 | 5000 | 5000 | 52 00 | 5500 | 6000 | 7100 | 8200 | 9200 | 12000 | 15000 | 19000 | ||
30° tek parça döküm eğimli yatak
12 pozisyonlu güç tareti
Eksen lineer makaralı kızak
C3 yüksek hassasiyetli bilyalı vida
C ekseni indeksleme 0,001°
FANUC β ana motor, FANUC eksen motoru
Kesme soğutma sistemi
Tamamen kapalı koruyucu kapak
Hidrolik sistem
Hidrolik 3 çeneli ayna, standart sert çene
Otomatik yağlama cihazı
Su tabancası
Hava tabancası
Elektrikli kabin kliması
Elektronik el çarkı
CF kart ve USB arayüzü
Transformatör
Talaş konveyörü + talaş toplayıcı
Pens ayak pedalı
Çalışma lambası
Emniyet kapağı kilidi
İş tamamlanma gösterge lambası
Ayar için bir takım alet
2 tahrik tutucusu dahil 8 takım tutucu
Tesviye cıvataları ve pedleri
Kullanım ve bakım kılavuzu
FANUC (Siemens 828 sistemi), 10,4 inç renkli ekran
C0 Ultra yüksek hassasiyetli bilyalı vida
Makine kılavuz yolu sabit sıcaklık
İtalya BF dişli redüktörü
Yağ-su ayırıcı
Yağ-sis toplayıcı
Parça tutucu + taşıma bandı
Çubuk besleyici
RENISHAW takım sıfırlama cihazı
RENISHAW iş parçası ölçümü
Yüksek basınçlı soğutma sıvısı cihazı
Döner pencere
HEIDENHAIN optik ızgara ölçeği
Geometrik doğruluk testi için mandrel
Çarpışma önleme dinamik algılama sistemi
Yüksek basınçlı 20 bar soğutma sıvısı
Sabit yatak
Ek garanti
Teklif Al
