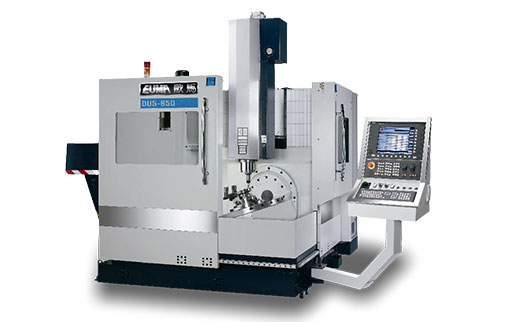

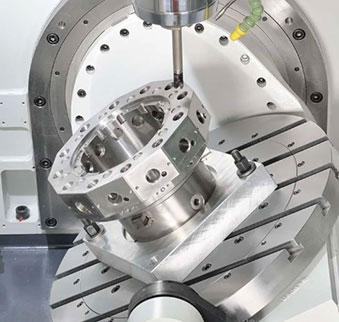

Eumaspinner DU5-500/650, karmaşık bir parçayı tek CNC'de tamamlayabilir. Direkt tahrikli veya elektrikli spindle seçeneği mevcuttur, frezeleme hızı 20000 rpm'e kadar çıkabilir. DD tork motorlu ve Heidenhain enkoderli döner ve eğimli tabla ile tam 5-eksen eş zamanlı işleme sunar, B ekseni ±120° salınım aralığına ve C ekseni 360° dönüş hareketine sahiptir, kalıpçılık gibi yüksek hassasiyet gerektiren uygulamalar için idealdir. Ağır iş parçalarını işleyebilir ve üretim uygulamaları için otomasyon ile konfigüre edilebilir.

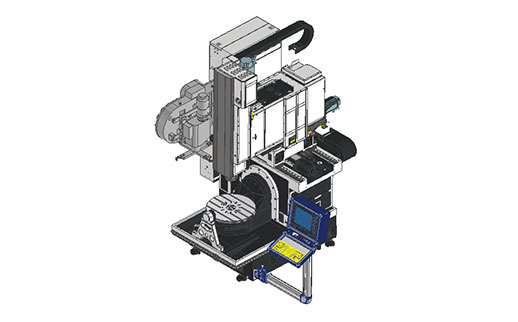

DU5 serisi 5 eksenli CNC freze makineleri 20 yıl önce üretilmeye başlanmış olup, yerel pazar dahil dünya genelinde toplam 100'den fazla satılmıştır. Bu klasik makine yapısı tamamen kapalı bir tasarıma sahiptir ve geniş iç hacmi sayesinde operatörlerin takım ve iş parçalarını kolayca değiştirmesine olanak tanır. Yüksek rijitlikli yapısıyla birleştiğinde, küçük bir ayak izine sahip, yüksek hassasiyetli ve çok fonksiyonlu bir 5 eksenli işleme merkezi oluşturur.
EUMASPINNER'ın DU serisi 5 eksenli İşleme Merkezleri, geliştirilmiş çekme dayanımı ve sönümleme kapasitesine sahip mermer mineral dökümlerden üretilmiştir. İç gerilmeleri ortadan kaldırmak ve çeşitli çalışma koşullarında sürünme veya yorulmaya direnç göstermek için ısıl işlem görmüşlerdir, böylece en zorlu üretim parça malzemelerinin ve toleranslarının uzun süreli kesimi sırasında bile hassasiyeti korurlar.
Olağanüstü ağır kaburga yapısı geometrik olarak simetriktir ve sürekli hassas kesim için gerekli olan en yüksek seviyedeki statik ve dinamik stabiliteyi sağlamak üzere termal ve dinamik gerilmeleri dengeler. Bu yapı, yüksek performanslı üretim için optimal rijitlik ve torsiyonel sertlik sunar.

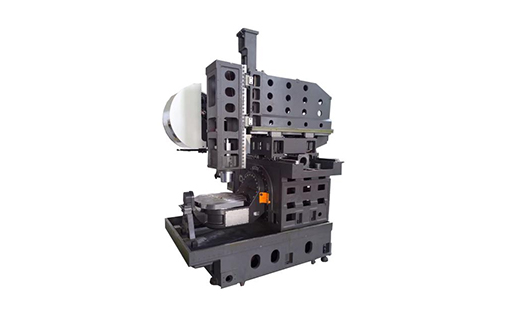

Yüksek rijitlik ve stabiliteye sahip mermer mineral döküm yatak
Yüksek rijitlikli taban, X/Y eksenlerinde çapraz kızaklı sürgü, yüksek torklu kesim spindle ünitesi tasarımına uygun
X/Y/Z eksenlerinde orijinal ithal THK lineer rulmanlı kızaklar
Standart olarak C3 sınıfı özel yüksek hassasiyetli bilyalı vida
İsteğe bağlı olarak Tayvan menşeli PMI/HIWIN ultra yüksek hassasiyetli C0 bilyalı vida (Tam strokta 0.003mm tekrarlanabilir konumlama hassasiyeti)
Yüksek hızlı ve hassas işleme için standart konfigürasyonda Tayvan Hiwin DD tork motoru ve Heidenhain dairesel enkoder

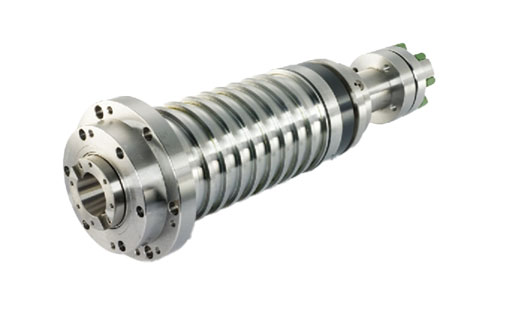

Özel olarak direkt tahrikli veya gömme spindle (SK veya HSK A63 konik) seçenekleri
| Parametreler | Ölçü Birimi | DU5-500 | DU5-650 | |
| X/Y/Z Eksenlerinde Hareket | mm | 520/450/420 | 620/520/460 | |
| B/C Eksenleri | B Ekseni Dönüş Açısı | derece | +/-120 | +/-120 |
| B/C Eksenleri Tahrik Sistemi | Doğrudan | Doğrudan | ||
| C Ekseni Dönüş Aralığı | derece | 360 (0.001) | 360 (0.001) | |
| Spindle ucu ile masa arası mesafe | mm | 150-570 | 150-610 | |
| Çalışma tablası boyutu/Maks. çalışma alanı | kg | Ø500/540*R48 0 | Ø650/880 | |
| T-kanalı sayısı/genişliği | 6-12H8 | 5-14H8/H11 | ||
| Masa maksimum yük kapasitesi | kg | 200 | 300 | |
| B/C ekseni maksimum dönüş hızı | dev/dak | 60/150 | 60/100 | |
| B/C ekseni tork değeri | Nm | 335/106 | 2000/600 | |
| B/C ekseni maksimum tork değeri | Nm | 1680/840 | 4200/2400 | |
| Spindle | Spindle maksimum devir sayısı/ufuk bağlantı | dev/dak | 15000/HSK-A6 3 | 15000/HSK- A63 |
| Besleme Sistemi | Güç (S1/S6 %40) | kW | 16.8/23.5 | 18/25.2 |
| Çıkış Torku (S1/S6 %40) | Nm | 53/100 | 82/118 | |
| X/Y/Z Eksenlerinde Hızlı İlerleme | m/dak | 42 | 42 | |
| X/Y/Z Eksenlerinde Çalışma İlerlemesi | m/dak | 0.001-20 | 0.001-20 | |
| X/Y/Z Eksen Tahrik Gücü | kW | 3.1/4.29/4.29 | 3.1/4.29/4.2 9 | |
| Takım Magazini | Takım Sayısı | ad. | 32 | 32 |
| Maks. Takım Uzunluğu | mm | 300 | 300 | |
| Maks. Takım Çapı (Yan Yana / Yan Yana Olmayan) | mm | Ø75/Ø150 | Ø75/Ø150 | |
| Maks. Takım Ağırlığı | kg | 8 | 8 | |
| Diğer | Soğutma Sıvısı Motor Gücü | kW | 1.0+1.0 | 1.0+1.0 |
| Gerekli Hava Basıncı | kg/cm² | 5-8 | 5-8 | |
| Soğutma Sıvısı Pompa Basıncı | bar | 4 | 4 | |
| Soğutma Sıvısı Tank Kapasitesi | lt | 180 | 240 | |
| Gerekli Güç | kVA | 50 | 65 | |
| Konumlama Hassasiyeti | X/Y/Z Ekseni (VDI3441 tam strok) | mm | 0.008 | 0.008 |
| B/C Ekseni (VDI3441 tam strok) | açısal saniye | 10 | 10 | |
| Tekrarlı Konumlama Hassasiyeti | X/Y/Z Ekseni (VDI3441 tam strok) | mm | 0.004 | 0.004 |
| B/C Ekseni (VDI3441 tam strok) | açısal saniye | 4 | 4 | |
| CNC Sistemi | Siemens | Siemens One | Siemens One | |
| Boyutlar | Toplam Yükseklik | mm | 2900 | 2995 |
| Uzunluk x Genişlik (konveyörsüz) | mm | 2840 х 3000 | 2850 х 3354 | |
| Net Ağırlık (aksesuarsız) | kg | 6000 | 6800 | |
Tam kapalı kapak (üst kısım açık)
Spindle yağ soğutma ünitesi
Otomatik merkezi yağlama sistemi
Spindle hava üfleme
Talaş konveyörü
3 renkli çalışma lambası
Uzaktan kumandalı manuel puls jeneratörü
Elektrik panosu ısı eşanjörü
Ayarlanabilir nivelman ayakları ve destek blokları
B/C ekseni direkt tahrik motoru
B/C ekseni su soğutma ünitesi
Güvenlik kapı kilidi
ATC
Soğutma sıvısı besleme ünitesi
Hidrolik ünite
Talaş yıkama cihazı
Çalışma lambası
Otomatik güç kesme sistemi M30
RS-232 arayüzü
Temel takım kutusu
Operasyon/bakım kılavuzları
B/C ekseni Heidenhain mutlak enkoder
32 pozisyonlu takım magazini
3 eksen Heidenhain optik ölçekler
Renishaw takım ölçüm sistemi NC4
Yağ sis toplayıcı
Otomatik kapılar
Manyetik separatör
Shopmill
Spindil ve bilyalı vidalı sıcaklık kompanzasyonu
Üst tam kapak
40 pozisyonlu takım magazini
Tayvan CELLS elektrospindil 15000/20000 devir/dak
Renishaw iş parçası ölçüm cihazı OMP40
Spindilden soğutma sıvısı 20/30/50/70 bar
Döner pencere (Rotoclear)
Çarpışma önleme sistemi
NX post-processör
5 eksenli koordinat dönüşüm vektör ölçüm ve düzeltme

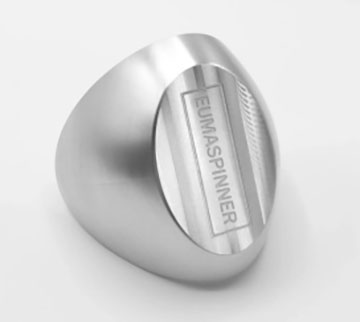

EUMASPINNER ultra yüksek hassasiyet üretim
Yağ/su ayırıcı
