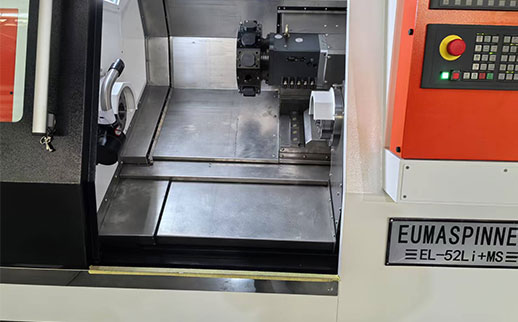

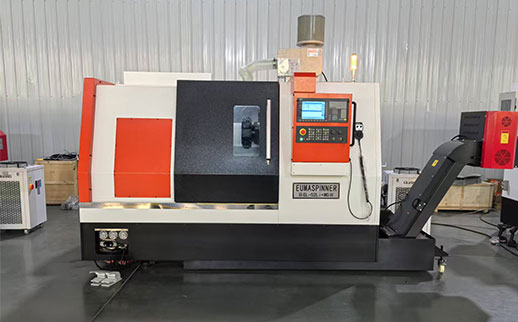

Çift Ayna Cnc Torna Tezgahı

Torna-Freze Tezgahı+MS serisi, 30° eğimli HT300 gri döküm yatak yapısına ve lineer kızaklara standart olarak sahiptir. EUMASPINNER hassas elektrikli ana ve yardımcı mil standart olarak su soğutma cihazına sahiptir, mil burun salgısı 0.001mm altında, koni A2-5'ten A2-8'e kadar. Çalışma çapı aralığı 320mm'den 480mm'ye, çalışma uzunluğu 400mm'den 850mm'ye kadar. Hızlı değiştirmeli canlı takım tareti, kesme ve frezeleme işlemleri için BMT veya VDI tipinde olabilir. C0/C1 bilyalı vida ultra yüksek hassasiyetli üretim için ve makine gövdesi sabit sıcaklık özelleştirilebilir.

Teklif Al İndir

Paylaş:

Açıklama

Genel Bakış

Torna-Freze tezgahı+C serimiz temel alınarak geliştirilen bu Torna-Freze tezgahı+MS yapısı, yardımcı mil ile birlikte gelir ve C1 ve C2 eksenleri 0.001 dereceye kadar pozisyonlama çözünürlüğü sağlar. Mil lerin X ve Z eksenleri ile uyumlu kontrolü sayesinde üç boyutlu konturlama yapılabilir, yuvarlak ve prizmatik işleme kombine edilebilir.

Elektrikli ana ve yardımcı mil ler arasında herhangi bir dönüş hızında senkronizasyon programlanabilir, bu da ikincil işleme için parça transferine olanak tanıyarak üretim verimliliğini artırır ve boşta kalma süresini azaltır.

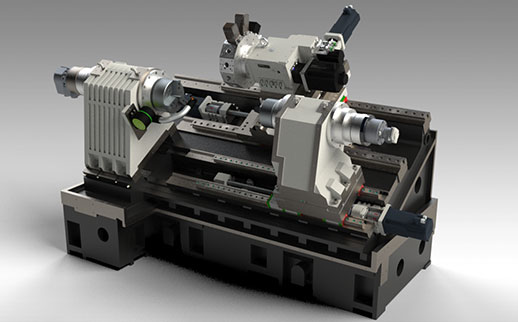

Süper Rijit Tek Parça Döküm Yatak

EUMASPINNER'ın EL serisi Torna-Freze tezgahı yatağı, tek parça HT300 gri dökümden imal edilmiştir, bütünleşik olarak dökülmüş, sertleştirilmiş ve taşlanmıştır. Geniş ray açıklığına, düşük ağırlık merkezine, büyük yatak salınımına ve yüksek sertliğe sahiptir, aynı zamanda mükemmel drenaj ve talaş atma performansı sunar. Temel yatağın iç kısmında yoğun şekilde dağıtılmış güçlendirici nervür tasarımı bulunur, bu da kesme ve çekme geriliminden kaynaklanan deformasyonu etkili bir şekilde ortadan kaldırır.

Özenli El Raspalama İşlemi

Kafa bloğu ve bilyalı vida bağlantı yatağı, eşleşen parçalar arasında daha sıkı hizalama ve toleranslar sağlamak için hassas el raspalaması gerektirir, bu da mükemmel genel doğruluk ve makine stabilitesi sağlar. Yetenekli el raspalama, yüksek ve alçak nokta doku desenlerine sahip yağ cepleri oluşturarak, sürtünmeden kaynaklanan aşınma ve ısıyı azaltırken kızak ve kutu kızakları arasındaki kayma yüzeylerini düzgün kayma için hizalar.

Bilyalı Vida Tahrik Mekanizması

Büyük boyutlu AC servo motorlar, yüksek ilerleme hızları ve hassas kesim için güçlü itiş gücü sağlamak üzere kullanılır. Büyük çaplı ön gerilmeli hassas HIWIN/THK bilyalı vidalar, neredeyse boşluksuz hareket için doğrudan tahrik mekanizmasına bağlanmıştır. Tam hareket tekrarlanabilirliği, Alman VDI3441 standardına göre 1000mm uzunlukta 0.003mm'ye ulaşır. C0 sınıfı ultra yüksek hassasiyetli bilyalı vida opsiyoneldir.

Lineer Kızak

INNA/THK lineer kızak tasarımı düşük sürtünme katsayısı sağlar ve dinamik ile statik sürtünme arasındaki farkı en aza indirir. Bu nedenle, sub-mikron besleme sırasında stick-slip oluşmaz.

Characteristic

HT300 gri döküm yatak

30° eğimli yatak yapısı

Su soğutmalı ultra yüksek hassasiyetli elektrikli çift mil

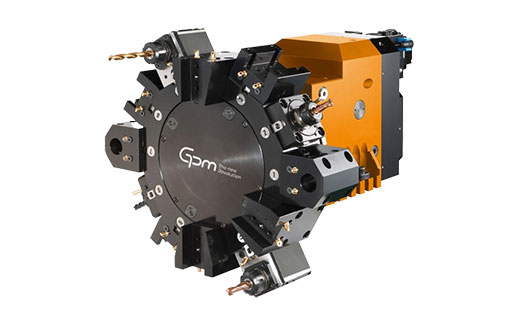

Rigidity Sauter canlı güç tareti

İsteğe bağlı mil/taret güç ünitesi

Orijinal THK lineer kızak

C0/C1/C3 sınıfı bilyalı vida (özelleştirilebilir)

Makine sabit sıcaklık kontrol cihazı

Teknik Özellikler

Şartname		birim	EL-42Li+MS		EL-52Li+MS		EL-65Li+MS						EL-75Li+MS
Kontrol sistemi		-	Siemens 828D		Siemens 828D		Siemens 828D						Siemens 828D
Max. Yatak üstü salıncak		mm	500		580		650						750
Max. Kaydıraktan Salıncak		mm	200		300		330						420
Maksimum dönüş çapı		mm	260		350		400						600
Maksimum dönüş uzunluğu		mm	400		600	900	640		900	1300		1850	900	1400		1900
Elektrik Ana/Alt Mil (C1/C2 ekseni)	Burun	-	A2-6	A2-5	A2-6	A2-5	A2-6	A2-5	A2-8		A2-6		A2-8		A2-6
	Delik/çubuk içinden	mm	66/52	56/42	66/52	56/42	66/52	56/42	86/75		66/52		86/75		66/52
	Chuck boyutu	inç	8	6	8	6	8	6	10		8		10		8
	Maksimum Hız	devir/dakika	4500	6000	4500	5500	4500	5500	3500		4500		3500		4500
	Kodlayıcı indeksleme	derece	0,001		0,001		0,001						0,001
	Güç (S1/S6 100%)	kilovat	17/21	11/14	17/21	11/14	17/21	11/14	37,5/47		17/21		37,5/47		17/21
	Tork (S1/S6 %100)	Nm	110/214	42/90	110/214	42/90	110/214	42/90	300/376		110/214		300/376		110/214
Kılavuz yol		-	Doğrusal
X ekseni hareketi		mm	170		240		250						330
Z1 ekseni hareketi		mm	430		650	950	660		920	1370		1870	1050	1550		2050
Z2 ekseni hareketi		mm	350		580	880	620		880	1280		1830	900	1400		1900
X/Z1/Z2 besleme hızı		m/dak	30/15/30		25/15/25		25/15/25						25/15/25
X/Z1/Z2 motor gücü/torku		kW/Nm	1.8/11		3.0/18		3.0/18						3.0/18
X/Z1/Z2 eksen konum doğruluğu (tam hareket)		mm	0,005		0,005		0,006		0,008 (1000 mm)				0,008 (1000 mm)
X/Z1/Z2 ekseni Yeniden konumlandırma hassasiyeti (tam hareket)		mm	0,003		0,003		0,004		0,004 (1000 mm)				0,004 (1000 mm)
Taret tipi		-	BMT45 [BMT55]		BMT45 [BMT55]		BMT55		BMT55 [BMT65]				BMT55 [BMT65]

Pozisyon sayısı		T	12		12		12						12
Kesici takım sapı		mm	25x25		25x25		25x25						25x25 [32x32]
Delme/frezeleme takım koleksiyonu		-	ER25		ER25		ER32						ER25 [ER32]
Delme takımı çapı		mm	25		32		40						40 [50]
Frezeleme hızı		devir/dakika	4600		4600		4600						4600

Anma/maksimum güç		kilovat	3.55		3.55		3.55						3.55
Anma/maksimum tork		Nm	yirmi iki		yirmi iki		yirmi iki						yirmi iki
Soğutma suyu gücü		B	350		350	500	500						750
Su deposu		L	200		200		200		230				230
Hidrolik tank kapasitesi		L	20		20		20						20
Toplam güç		kva	38		38		45		65				65
UxGxY (talaş konveyörü)		mm	2550 x 1800 x 2150		3650 x 2100 x 1950	3950 x 2100 x 1950	3480 x 2150 x 2150		3680 x 2150 x 2150	4280 x 2150 x 2150		4880 x 2150 x 2150	3850 x 2100 x 2250	4560 x 2100 x 2250		4880 x 2100 x 2250
Ağırlık		kilogram	3700		4450	4750	4700		5300	5900		6500	6650	7250		8350

Standart Konfigürasyon

30° tek parça döküm eğimli yatak

12 pozisyonlu güç tareti

Eksen lineer makaralı kızak

C3 yüksek hassasiyetli bilyalı vida

C ekseni indeksleme 0,001°

Siemens ana motor, Siemens eksen motoru

Kesme soğutma sistemi

Tamamen kapalı koruyucu kapak

Hidrolik sistem

Çift milli, Hidrolik 3 çeneli ayna, standart sert çene

Otomatik yağlama cihazı

Su tabancası

Hava tabancası

Elektrikli kabin kliması

Elektronik el çarkı

CF kart ve USB arayüzü

Transformatör

Talaş konveyörü + talaş toplayıcı

Pens ayak pedalı

Çalışma lambası

Emniyet kapağı kilidi

İş tamamlanma gösterge lambası

Ayar için bir takım alet

2 tahrik tutucusu dahil 8 takım tutucu

Tesviye cıvataları ve pedleri

Kullanım ve bakım kılavuzu

Siemens 828 sistemi, 10,4 inç renkli ekran

Opsiyonel Konfigürasyon

C0 Ultra yüksek hassasiyetli bilyalı vida

Makine kılavuz yolu sabit sıcaklık

İtalya BF dişli redüktörü

Yağ-su ayırıcı

Yağ-sis toplayıcı

Parça tutucu + taşıma bandı

Çubuk besleyici

RENISHAW takım sıfırlama cihazı

RENISHAW iş parçası ölçümü

Yüksek basınçlı soğutma sıvısı cihazı

Döner pencere

HEIDENHAIN optik ızgara ölçeği

Geometrik doğruluk testi için mandrel

Çarpışma önleme dinamik algılama sistemi

Yüksek basınçlı 20 bar soğutma sıvısı

Sabit yatak

Ek garanti
