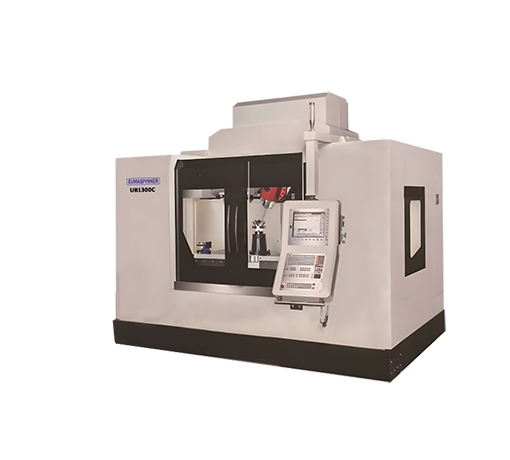

EUMASPINNER UB serisi X, Y ve Z üç eksenli tam hareketli kolon tipi yüksek rijitlik ve yüksek mukavemetli ağır kesme özellikli yoğun döküm yapı.
Tüm eksen hatları tam olarak desteklenmiş olup, mükemmel rijitlik sağlanarak doğruluk garanti altına alınmıştır.

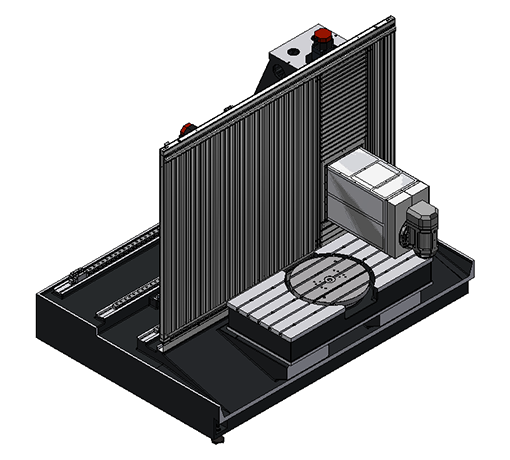

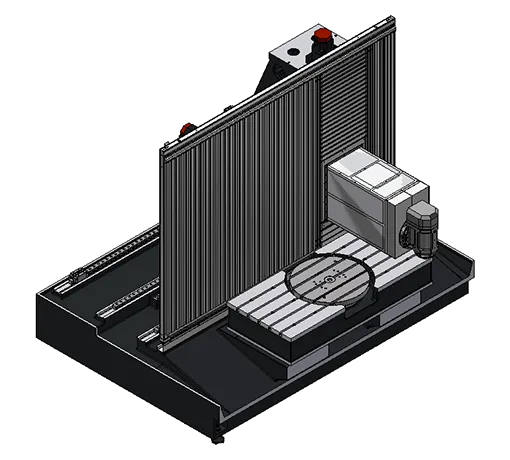

X, Y ve Z üç ekseni, yüksek hassasiyet, uzun hizmet ömrü ve yüksek hızlı besleme hızı ile yüksek üretim verimliliği sağlayan geniş tip doğrusal makaralı kızak raylarına sahiptir. Çalışma tablası yüzeyi geniştir. Tamamen hareketli kolon yapısı tasarımı sayesinde uzun çalışma tablası sabittir ve hareket etmez. Y ekseni stroku büyüktür. Uzun çalışma tablası, C eksenine gömülüdür. C ekseni, yüksek konumlandırma doğruluğu sağlayan standart bir Heidenhain dairesel ızgara ölçeği ile donatılmıştır.
Üç eksen, büyük çaplı, C1 seviyeli hassas bilyalı vidaları kullanır ve otomatik merkezi yağlama sistemiyle donatılmıştır. Bu sistem, vidanın termal deformasyonunu ve boşluğunu en aza indirerek hassasiyeti garanti eder.
| Özellikler | Birim | UB1300C | UB1800C |
| X-ekseni hareketi (kolon sola ve sağa hareket eder) | mm | 1300 | 1800 |
| Y-ekseni hareketi (sütun (ileri geri hareket ederek) | mm | 560 | 900 |
| Z-ekseni hareketi ( mil kutusu yukarı ve aşağı hareket eder) | mm | 560 | 800 |
| Mil burun ucundan çalışma masası yüzeyine olan mesafe (dikey) | mm | 100～660 | 100～900 |
| Mil merkezinden çalışma masası yüzeyine olan mesafe (yatay) | mm | 435～994 | 435~1235 |
| Mil merkezinden kolon kılavuz yüzeyine olan mesafe | mm | 600 | 970 |
| Uzun çalışma masası boyutu (masa sabit, hareket etmiyor) | mm | 1300 x 500 | 2000 x 900 |
| Uzun çalışma masası için maksimum yük | kilogram | 1500 | 2000 |
| T-yuvası boyutları | mm | 14x100x5 | 22x150x5 |
| Mil konikliği | - | HSK-A63 | HSK-A63 |
| Mil hızı | devir/dakika | 15000 elektrikli mil | 12000 elektrikli mil |
| Ana motor gücü (S1/S6 %40 ) | kilovat | 26/31 | 25.1/33.9 |
| Ana motor torku (S1/S6 %40 ) | Nm | 12 4 /14 9 | 79,9/107,9 |
| B ekseni mil başı salınım açısı | derece. | -120º～+120º | -120º～+120º |
| B ekseni mil başı salınımı minimum bölümü | derece. | 0,001° | 0,001° |
| B ekseni hızı | devir/dakika | 40 | 50 |
| B ekseni sürekli tork | Nm | 415 | 580 |
| B ekseni maksimum torku | Nm | 750 | 1160 |
| B ekseni frenleme torku | Nm | 750 ( yağ basıncı olmadan ) 4000（ 40bar yağ basıncı ） | 2400 (50bar yağ basıncı) |
| B ekseni besleme motor gücü | kilovat | 6.4 | 4.4 |
| B ekseni kodlayıcı yuvarlak ızgara | - | HEIDENHAIN | HEIDENHAIN |
| C ekseni döner tabla çapı (C ekseni) | mm | Φ500 | Φ800 |
| C ekseni dönüş açısı (C ekseni) | derece. | 360 | 360 |
| C ekseni dönüş hızı (C ekseni) | devir/dakika | 100 | 80 |
| C-ekseni iletim yöntemi | - | DD motoru | DD motoru |
| C-ekseni maksimum torku | Nm | 910 | 3600 |
| C-ekseni nominal torku | Nm | 480 | 2000 |
| C-ekseni CNC döner tabla maksimum yükü | kilogram | 500 | 1800 |
| C-ekseni kodlayıcı yuvarlak ızgara | - | HEIDENHAIN | HEIDENHAIN |
| Hızlı besleme hızı (X/Y/Z) | m/dak | 36/36/32 | 24 / 30 / 30 |
| Kesme ilerleme hızı (X/Y/Z) | mm/dk | 1 ~ 10000 | 1 ~ 10000 |
| X/Y/Z ekseni besleme motor gücü | kilovat | 4.4/4.4/4.4 | 7.4/4.4/4.4 |
| X/Y/Z ekseni besleme motoru torku | Nm | 36/36/36 | 48/36/36 |
| Takım sapı formu | - | HSK-A63 | HSK-A63 |
| Takım dergisi kapasitesi | adet | 40 | 40 |
| Maksimum takım çapı (bitişik takım/bitişik takım boş) | mm | Φ76 / Φ150 | Φ76 / Φ150 |
| Maksimum takım uzunluğu | mm | 300 | 300 |
| Maksimum alet ağırlığı | kilogram | 8 | 8 |
| Takım değiştirme süresi (Takımdan Takıma) | sn. | 5 | 5 |
| Kesme soğutma pompası motor gücü | kilovat | 0,75 + 0,75 | 0,75 + 0,75 |
| Hava basıncı gereksinimleri | kg/cm2 | 6 | 6 |
| Gerekli güç kaynağı kapasitesi | KVA | 70 | 110 |
| Konumlandırma doğruluğu X/Y/Z ekseni (Alman VDI3441) | mm | 0,008/0,006/0,006 | 0,015/0,008/0,008 |
| Konumlandırma hassasiyeti B ekseni ( sallanan kafa) | sn. | 8” | 8” |
| Konumlandırma hassasiyeti C ekseni ( Döner tablada takılı) | sn. | 10” | 10” |
| Tekrar konumlandırma doğruluğu X/Y/Z ekseni (Alman VDI3441) | mm | 0,006/0,004/0,004 | 0,008/0,005/0,005 |
| Tekrar konumlandırma hassasiyeti B ekseni ( salıncak başlığı) | sn. | 4” | 4” |
| Tekrar konumlandırma hassasiyeti C ekseni ( Döner tablayı yerleştirin ) | sn. | 4” | 4” |
| Makine yüksekliği | mm | 2964 | 3500 |
| Kat alanı | mm | 2900*2500 | 5650*4300 |
| Makine net ağırlığı | kilogram | 9000 | 20000 |
| Sayısal kontrol sistemi | - | SIEMENS ONE | SIEMENS ONE |
Tamamen kapalı koruyucu kapak
Otomatik 40 takım şarjörü
Yüksek hızlı elektrikli mil
XYZ ekseni PMI/HIWIN doğrusal makaralı kılavuz yolu
XYZ ekseni PMI/HIWIN C1 ultra yüksek sınıf bilyalı vida
Sabit döner tablalı uzun çalışma masası
B ekseni salınımlı freze kafası
B ekseni dairesel kodlayıcı (HEIDENHAIN)
C ekseni dairesel kodlayıcı (HEIDENHAIN)
X/Y/Z eksen ızgara ölçeği (HEIDENHAIN)
C ekseni DD motorlu döner tabla
Elektrikli mil su soğutma sistemi cihazı
B ekseni su soğutma sistemi cihazı
C ekseni su soğutma sistemi cihazı
Kesme soğutma sistemi
Yağ-su ayırıcı
Otomatik merkezi yağlama sistemi
Mil üfleme cihazı
Talaş temizleme cihazı
Yüksek güçlü hidrolik sistem
Zincir tipi talaş konveyörü ve talaş arabası
Kesme sıvısı tabancası ve hava tabancası
Çalışma ışıkları
Üç renkli ışık
Otomatik güç kesme M30
Manuel darbe üreteci
RS232C, 2 USB ve Ethernet arayüzü
Elektrik dolabı kliması
Temel araç kutusu
mil iç soğutucu 20/30/50/70bar
Yağ buharı toplayıcı
Renishaw Takım ayarlama cihazı NC4/TS27R
Renishaw İş parçası ölçüm cihazı RPM40/RPM60
Dönen pencere
NX son işlemcisi
Merkezi kalibrasyon sistemi (RENISHAW probu OMP60 + standart ölçüm topu + ölçüm yazılımı dahil)
Heidenhain CNC kontrol sistemi
