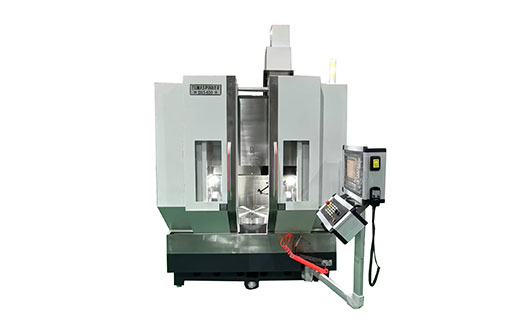

Çizimlerden gerçekleştirmeye, Eumaspinner DX5 serisi işleme merkezi Avrupa takım tezgahlarının uzmanlığını ve teknolojisini somutlaştırır, EUMASPINNER'ın en güçlü teknik bilgi birikimini aktarır. Orijinal ithal hassas doğrudan tahrik ve elektrospindal: 12000/15000/20000 dev/dak ve yüksek tork, düşük enerji tüketimi, 630 ve 800mm çaplı yüksek hassasiyetli DD motorlu döner salınımlı tabla Müşteriler için özelleştirilmiş çözümler Genişletilmiş işleme aralığı Ve iyileştirilmiş işleme verimliliği. Makine konumlama hassasiyeti Ve tekrarlanabilirlik mikron cinsinden ölçülür. Kullanıcının isteğine göre çeşitli Avrupa opsiyon parçaları mevcuttur. Şüphesiz, DX5'imiz şu anda en rekabetçi üst seviye 5 eksenli işleme merkezidir.
.jpg)

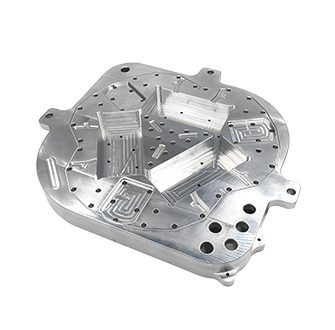

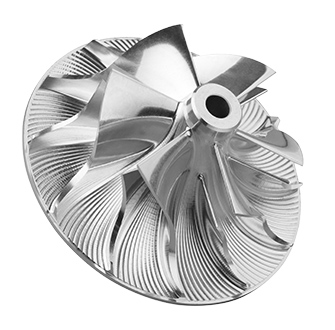

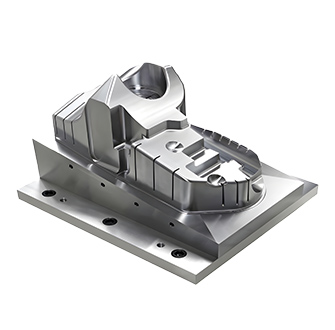

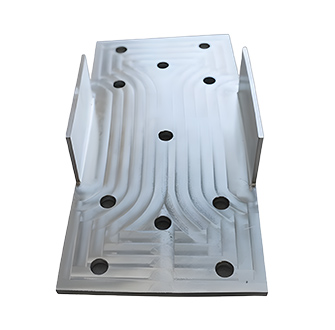

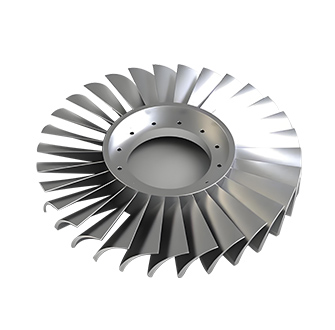

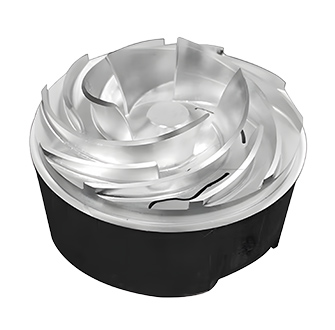

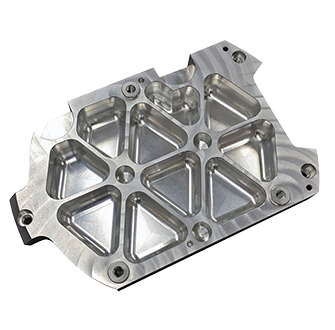

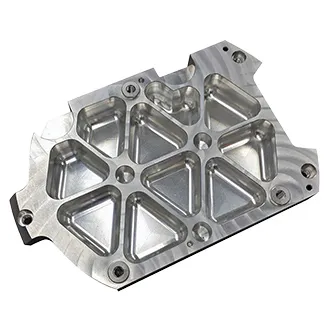

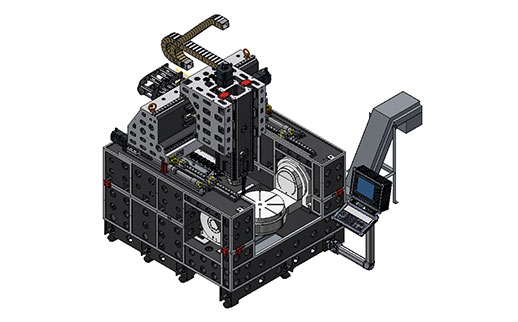

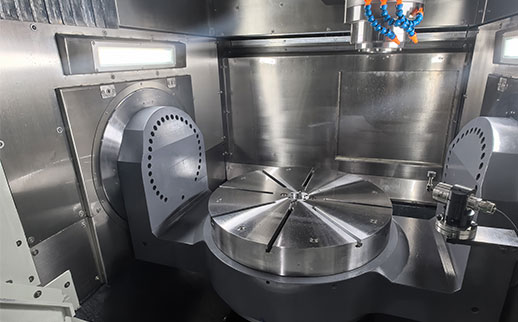

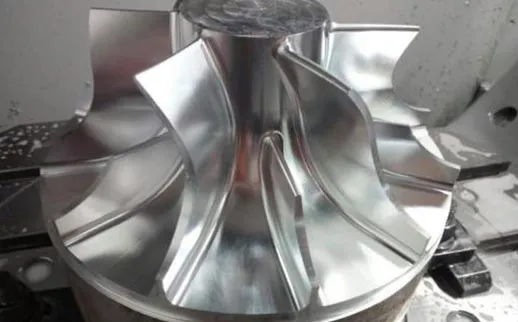

DX5 serisi işleme merkezi portal tip yapıyı benimser, yüksek dinamik rijitlik özelliği ile yüksek mukavemetli 5 eksenli eş zamanlı işleme taleplerini verimli bir şekilde karşılar. Temel döküm, rezin kum kalıplama ile üretilen yüksek mukavemetli sfero dökme demirden yapılmış olup, güçlü sönümleme ve titreşim bastırma yetenekleri sunar. FEA ve dinamik optimizasyon yoluyla, makine yüksek stabilite ve hassasiyet elde ederek, optimal işleme hassasiyeti ve yüzey kalitesini garanti eder. Kompozit beşik döner tabla, iş yüzeyi ve temel, sfero dökme demirden yapılmış olup yüksek rijitlik sağlar. Yüksek hızlı hassas elektrospindal ile birleştirildiğinde, birçok karmaşık yüzey işleme gereksinimini karşılar, iş parçası bağlama döngülerini azaltır, parça hassasiyetini ve üretkenliği artırır, ve işleme maliyetlerini düşürür.
EUMASPINNER'ın DX serisi 5 eksenli İşleme Merkezleri, geliştirilmiş çekme dayanımı ve sönümleme kapasitesine sahip mermer mineral dökümlerden üretilmiştir. İç gerilimleri ortadan kaldırmak ve çeşitli çalışma koşullarında sürünme veya yorulmaya direnç göstermek için ısıl işlem görmüşlerdir, böylece en zorlu üretim parça malzemelerinin ve toleranslarının uzun süreli kesimi altında bile hassasiyeti korurlar.
Yatağın bölümü dikdörtgen yapı tasarımını benimser. Kolon ve beşik döner tabla bunun üzerine sabitlenmiştir ve talaş toplayıcı, beşik döner tablanın alt kısmında yer alır ve demir talaşlarının ve soğutma sıvısının geri kazanımını kolaylaştırmak için yataktan geçer.
İşleme merkezi portal vinç yapısını benimser ve makinenin tamamının dinamik rijitliği iyidir, bu da yüksek mukavemetli beş eksenli eş zamanlı işleme gereksinimlerini verimli bir şekilde karşılayabilir.
Kiriş ve kayan koltuk için trapez yapı.
Yüksek hız, yüksek güç, yüksek torklu hassas elektrospindal, geniş yük kapasiteli doğrudan tahrikli döner tabla.
X, Y, Z, A, C eksenleri tam kapalı döngü kontrol ile donatılmış olup mutlak ölçekli çizgilendirme ve dairesel kodlayıcıya sahiptir.
Y ekseni çift tahrikli portal vinç yapısı, kısa mil çıkıntısı, güçlü kesme rijitliği.
Z ekseni kayma için 4 kılavuz ray bulundurur.
| Parametreler | Birim | DX5-630 | DX5-800 |
| X/Y/Z eksenlerinde hareket | mm | 700/700/500 | 800/900/620 |
| Masada maksimum işleme çapı | mm | 800 | 1000 |
| Masanın maksimum yük kapasitesi | kg | 800 | 1200 |
| Spindel ucundan masaya olan mesafe | mm | 120-620 | 120-740 |
| Spindel dönüş hızı | dev/dak | 15000 | 15000 ( direkt tahrikli şaft) |
| (elektrospindal) | |||
| Spindel konisi | HSK A63 | HSK A63 | |
| Ana tahrik gücü | kW | 27.9/45 (S1/MAX) | 25/37.5 (S1/S6 - 40%) |
| Ana tahrik torku | Nm | 100/165 (S1/MAX) | 136/260 (S1/S6 - 40%) |
| X/Y/Z eksenlerinde hızlı ilerleme | m/dak | 36/36/36 | 36/36/36 |
| X/Y/Z eksenlerinde çalışma ilerlemesi | mm/dak | 1 - 20000 | 1 - 20000 |
| X/Y/Z eksen tahrik gücü | kW | 4.9/3.1*2/4.9 | 4.9/3.1*2/4.9 |
| Döner tabla yüzey çapı | mm | Φ630 | Φ800 |
| T-slot boyutları | mm | 14Н8 | 14Н8 |
| A ekseni hareketi (eğim ekseni) | derece | ±120° | ±120° |
| C ekseni hareketi (dönüş ekseni) | derece | 360° | 360° |
| A/C eksenleri dönüş hızı | dev/dak | 60/100 | 60/100 |
| A/C eksen tahrik gücü | kW | 11.4*2/11.4 | 15*2/15 |
| A/C eksenleri nominal torku | Nm | 1290*2/600 | 2200*2/1800 |
| A/C eksenleri torku | Nm | 2400*2/1100 | 3900*2/2230 |
| Takım magazini | poz. | 40 | 40 |
| Maks. takım çapı (bitişik/bitişik olmayan) | mm | Ø75/Ø120 | Ø75/Ø120 |
| Maksimum takım uzunluğu | mm | 300 | 300 |
| Maksimum takım ağırlığı | kg | 8 | 8 |
| Takım değiştirme süresi (takımdan takıma) | sn | 5 | 5 |
| Soğutma sıvısı tank hacmi | lt | 250 | 300 |
| Soğutma sıvısı motor gücü | kW | 1.0+1.0 | 1.0+1.0 |
| Gerekli güç | kVA | 65 | 90 |
| Gerekli hava basıncı | kg/cm² | 6 | 6 |
| Sıkıştırılmış hava tüketimi | lt/dak | 500 | 500 |
| Makine boyutları (U x G x Y) | mm | 5200 х 3300 х 3400 | 5500 х 3600 х 3750 |
| Makine ağırlığı | kg | 16000 | 23000 |
| Pozisyonlama hassasiyeti (X/Y/Z eksenleri) VDI3441 | mm | 0.006 | 0.008 |
| Pozisyonlama hassasiyeti (A/C ekseni) | sn | 10 | 10 |
| Tekrarlı pozisyonlama hassasiyeti (X/Y/Z eksenleri) VDI3441 | mm | 0.003 | 0.004 |
| Tekrarlı pozisyonlama hassasiyeti (A/C ekseni) | sn | 4 | 4 |
| CNC kontrol sistemi | Siemens | SIEMENS ONE | SIEMENS ONE |
Tam kapalı kapak (üstü açık)
THK lineer rulmanlı kızaklar
Tork motorlu A/C döner tabla
Kesme soğutma sistemi
Zincir plakalı otomatik talaş konveyörü + araba
Otomatik merkezi yağlama sistemi
Spindel üfleme cihazı
RS232C, USB ve DNC Ethernet arayüzü
3 renkli lamba
Temel takım kutusu
Yatay ayar cıvataları ve temel blokları
40 takımlı otomatik takım değiştirici
X/Y/Z üç eksenli THK bilyalı vidalar
A/C ekseni Heidenhain mutlak enkoder
Talaş yıkama cihazı
Yağ-su ayırıcı
Soğutucu tabanca ve hava tabancası
Hidrolik ünite
Taşınabilir elektronik el çarkı
LED çalışma lambaları
Otomatik güç kesme sistemi M30
Elektrik panosu kliması
CNC sistemi: SIEMENS ONE
Otomatik kapılar
3 eksenli Heidenhain optik ölçekler
Manyetik ayırıcı
Döner pencere (Rotoclear)
Renishaw lazer takım ön ayar cihazı NC4
Yağ sisi toplayıcı
Ultra yüksek hassasiyet C0 sınıfı bilyalı vidalar
80 pozisyonlu takım magazinleri
NX post-işlemci
Çarpışma önleme sistemi
Tam üst kapaklar
Spindel ve 3 eksen sıcaklık kompanzasyonu
Renishaw iş parçası ölçüm cihazı OMP60
Spindel içinden soğutucu 20/70 bar
Patlamaya dayanıklı toz toplayıcı
